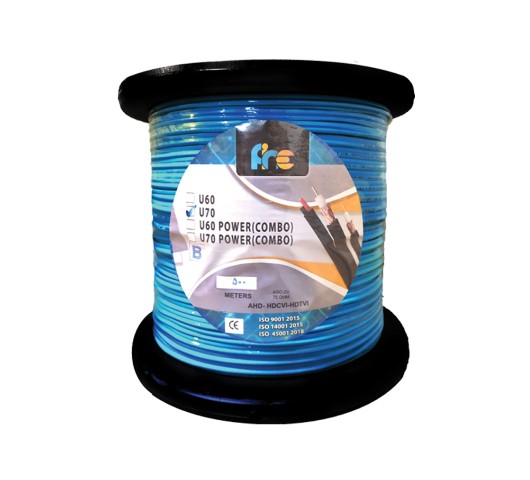

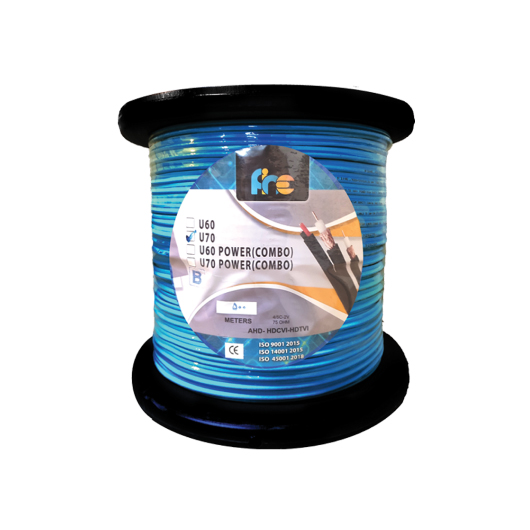

کابل تک کواکسیال فاین Rg59

کابل تک کواکسیال فاین Rg59

کابل RG-59 نوع خاصی از کابل های کواکسیال است که اغلب برای انتقال سیگنال های ویدئویی کم قدرت، در سیستمهای دوربین مداربسته استفاده می شود. هرچه هادی درونی ضخیم تر و مقدار شیلد بیشتر باشد، تلفات کمتر خواهد بود. بر خلاف کابلهای کواکسیال ارزانقیمت که از پلی اتلین (PE) جهت عایق هادی درونی استفاده میکنند در کابلهای سیماران از فوم درجه یک  که دارای گاز ازت (FPE) و پودر فوکو است استفاده شده است. این نوع عایق تلفات را تا بیش از 15 درصد کاهش میدهد. مواد پلی اتیلن شفاف هستند و قابلیت انعطاف کمتری دارند در حالی که فوم سفید، نرم و متخلخل است.

ساختار کابل :

• جنس و قطر هادی مرکزی : مس آنیل شده  (BC) با قطر 0.6 میلی متر
• جنس عایق : پلی اتیلن اسفنجی (فوم دار) با قطر 0.10 ± 3.6 میلی متر
• شیلد : 64 رشته سیم 0.12 میلی متر با مغزی CCA (مسوار)
• جنس روکش : PVC مشکی با قطر بیرونی 0.10 ± 5.7 میلی متر
• امپدانس : 75 اهم
